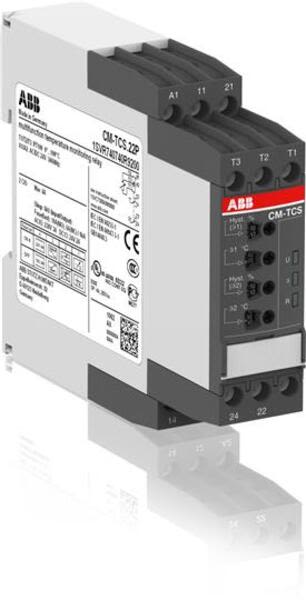

- Description: CM-TCS.22P Temperature monitoring relay Temp.-range 0...+100°C, 24VAC/DC
- Product ID: 1SVR740740R9200
- Extended Product Type: 1SVR740740R9200
- Product Net Weight: 0.127 kg
- Product Net Width: 22.5 mm
- Product Net Height: 85.6 mm
- Product Net Depth: 103.7 mm
- Degree of Protection: Housing IP50 Terminals IP20
- Ambient Air Temperature: Operation -40 ... +60 C Storage -40 ... +85 C
- Standards: IEC/EN 60255-27 IEC/EN 61000-6-2 IEC/EN 61000-6-3 UL 508 CAN/CSA C22.2 No.14
- Rated Impulse Withstand Voltage (U<sub>imp</sub>): Measuring Circuit / Output Circuit 4 kV Output Circuit 1 / Output Circuit 2 4 kV Supply Circuit / Measuring Circuit 4 kV Supply Circuit / Output Circuit 4 kV
- Rated Insulation Voltage (U<sub>i</sub>): Measuring Circuit / Output Circuit 300 V Output Circuit 1 / Output Circuit 2 300 V Supply Circuit / Measuring Circuit 300 V Supply Circuit / Output Circuit 300 V
- Terminal Type: Screwless Terminals
- Function: Overtemperature monitoring Undertemperature monitoring Over- and undertemperature monitoring 1 sensor circuit Short-circuit detection
- Rated Frequency (f): Supply Circuit 50 Hz Supply Circuit 60 Hz Supply Circuit DC
- Mounting on DIN Rail: TH35-15 (35 x 15 mm Mounting Rail) acc. to IEC 60715 TH35-7.5 (35 x 7.5 mm Mounting Rail) acc. to IEC 60715
- eClass: 7.0 27371810
- Mounting Position: Any
- Mechanical Durability: 30000000 cycle
- Connecting Capacity: Flexible with Ferrule 2x 0.5 ... 1.5 mm Flexible with Insulated Ferrule 2x 0.5 ... 1.5 mm Flexible 2x 0.5 ... 1.5 mm Rigid 2x 0.5 ... 1.5 mm
- Maximum Operating Voltage UL/CSA: Output Circuit 300 V AC
- Overvoltage Category: III
- Connecting Capacity UL/CSA: Flexible 2x 18-16 AWG Rigid 2x 20-16 AWG
- Wire Stripping Length: 8 mm
- GL Certificate: GL_60466-13HH
- Short-Circuit Protective Devices: Output Circuit NC - F Type Fuses 6 A Output Circuit NO - F Type Fuses 10 A
- Rated Control Supply Voltage (U<sub>s</sub>): 24 V AC/DC
- Output: 2 x 1 c/o or 1 x 2 c/o contacts, configurable
- Electrical Durability: AC-12 100000 cycle
- EAN: 4016779852814
- Minimum Order Quantity: 1 piece
- Customs Tariff Number: 85364900
- Package Level 1 Width: 97 mm
- Package Level 1 Height: 109 mm
- Package Level 1 Length: 30 mm
- Package Level 1 Gross Weight: 0.152 kg
- Package Level 1 Units: 1 piece
- Measuring Range: 0 ... +100 C
- Sensor Type: PT100
- Rated Operational Current AC-12 (I<sub>e</sub>): (230 V) 4 A
- Rated Operational Current AC-15 (I<sub>e</sub>): (230 V) 3 A
- Rated Operational Current DC-12 (I<sub>e</sub>): (24 V) 4 A
- Rated Operational Current DC-13 (I<sub>e</sub>): (24 V) 2 A
- Minimum Switching Capacity: 24 V 10 mA
- Pollution Degree: 3
- RoHS Status: Following EU Directive 2002/95/EC August 18, 2005 and amendment
- Contact Rating UL/CSA: B300
- Instructions and Manuals: 1SVC730560M0000
- CCC Certificate: CCC_2007010303243843.pdf
- cULus Certificate: cULus508_20120830-E140448
- Data Sheet, Technical Information: 2CDC112199D0201
- Declaration of Conformity - CE: 1SVD981015-0000
- EAC Certificate: EAC_RU_C-DE.ME77.B.01012
- RoHS Information: 1SAA981059-4401
- E-nummer: 3860673
- ETIM 4: EC001446 - Temperature monitoring relay
- ETIM 5: EC001446 - Temperature monitoring relay
- ETIM 6: EC001446 - Temperature monitoring relay
- Object Classification Code: B
