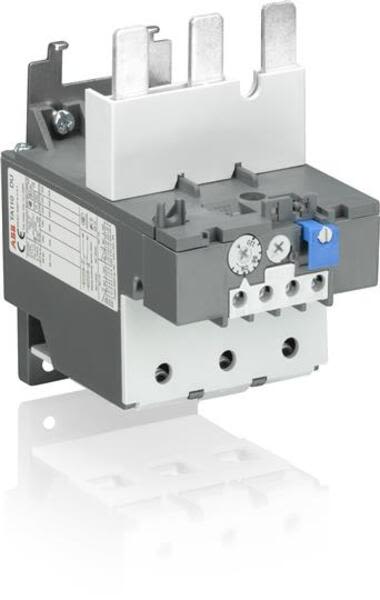

- Description: Thermal Overload Relay | 1SAZ411201R1002
- Product ID: 1SAZ411201R1002
- Extended Product Type: 1SAZ411201R1002
- Product Net Weight: 0.755 kg
- Product Net Width: 80 mm
- Product Net Height: 120 mm
- Product Net Depth: 120 mm
- Degree of Protection: Housing IP20 Main Circuit Terminals IP10
- Ambient Air Temperature: Operation -25 ... +55 C Operation Compensated -25 ... +55 C Storage -40 ... +70 C
- Standards: IEC/EN 60947-1 IEC/EN 60947-4-1 IEC/EN 60947-5-1 UL 60947-1 UL 60947-4-1
- Rated Impulse Withstand Voltage (U<sub>imp</sub>): Auxiliary Circuit 6 kV Main Circuit 6 kV
- Rated Insulation Voltage (U<sub>i</sub>): 690 V
- Number of Poles: 3
- Rated Frequency (f): Auxiliary Circuit 50 Hz Auxiliary Circuit 60 Hz Auxiliary Circuit DC Main Circuit 60 Hz Main Circuit 50 Hz Main Circuit DC
- Power Loss: at Rated Operating Conditions per Pole 2.5 ... 4.7 W
- Suitable For: A95 A110 AE95 AE110
- eClass: 7.0 27371501
- Tightening Torque: Auxiliary Circuit 1 ... 1.3 N·m Main Circuit 7.2 ... 9.6 N·m
- Mounting Position: Position 1 to 4
- Number of Auxiliary Contacts NO: 1
- Number of Auxiliary Contacts NC: 1
- Connecting Capacity Main Circuit: Flexible 1x 16 ... 35 mm Rigid 1x 16 ... 35 mm
- GOST Certificate: 1SAA941000-2704
- Maximum Operating Voltage UL/CSA: Main Circuit 600 V AC
- Maximum Operating Altitude Permissible: 2000 m
- Tightening Torque UL/CSA: Auxiliary Circuit 12 in·lb
- Connecting Capacity Auxiliary Circuit: Flexible with Ferrule 1/2x 0.75 ... 2.5 mm Flexible 1/2x 0.75 ... 2.5 mm Rigid 1/2x 0.75 ... 4 mm
- GL Certificate: 1SAA941000-0403 1SAA941006-0403
- Connecting Capacity Main Circuit UL/CSA: Flexible 1/2x 6-2/0 AWG Stranded 1/2x 6-2/0 AWG
- Ampere Rating UL/CSA: 110 A
- Number of Protected Poles: 3
- EAN: 4013614216800
- Minimum Order Quantity: 1 piece
- Customs Tariff Number: 85364900
- Package Level 1 Width: 165 mm
- Package Level 1 Height: 133 mm
- Package Level 1 Length: 151 mm
- Package Level 1 Gross Weight: 0.88 kg
- Package Level 2 Units: 4 piece
- Package Level 2 Width: 280 mm
- Package Level 2 Height: 210 mm
- Package Level 2 Length: 395 mm
- Package Level 2 Gross Weight: 8.786 kg
- Package Level 2 EAN: 4013614494208
- Package Level 1 Units: 1 piece
- Rated Operational Voltage: Auxiliary Circuit 440 V DC Auxiliary Circuit 500 V AC Main Circuit 690 V AC
- Rated Operational Current (I<sub>e</sub>): 110 A
- Rated Operational Current AC-3 (I<sub>e</sub>): 110 A
- Conventional Free-air Thermal Current (I<sub>th</sub>): Auxiliary Circuit NC 5 A Auxiliary Circuit NO 5 A
- Rated Operational Current AC-15 (I<sub>e</sub>): (120 V) NC 3 A (120 V) NO 1.5 A (240 V) NC 3 A (240 V) NO 1.5 A (400 V) NC 1.9 A (400 V) NO 1 A (440 V) NC 1 A (440 V) NO 1 A (500 V) NC 1 A (500 V) NO 1 A
- Rated Operational Current DC-13 (I<sub>e</sub>): (125 V) NC 0.25 A (125 V) NO 0.25 A (24 V) NC 1.25 A (24 V) NO 1.25 A (250 V) NC 0.12 A (250 V) NO 0.04 A (60 V) NC 0.25 A (60 V) NO 0.25 A
- Pollution Degree: 3
- Recommended Screw Driver: Auxiliary Circuit Pozidriv 2 Main Circuit Hexagon 4
- Setting Range: 80 ... 110 A
- Ambient Air Temperature Compensation: Yes
- Resistance to Shock acc. to IEC 60068-2-27: 11 ms Pulse 12g
- RoHS Status: Planned to follow EU Directive 2002/95/EC August 18, 2005 and amendment after 2008 Q1
- Contact Rating UL/CSA: (NC:) B600 (NO:) C600
- Connecting Capacity Auxiliary Circuit UL/CSA: Flexible 1/2x 18-14 AWG Stranded 1/2x 18-14 AWG
- Data Sheet, Technical Information (Part 2): 1SAZ400501F0002
- Instructions and Manuals: 2CDC106027M6801
- ABS Certificate: 1SAA941000-0102
- BV Certificate: 1SAA941000-0201
- CB Certificate: 1SAA941004-2003
- CCC Certificate: 1SAA941001-3803
- cUL Certificate: cUL_E48139
- Data Sheet, Technical Information: 1SBC100173C0201
- Declaration of Conformity - CE: 1SAD938513-0043
- DNV Certificate: 1SAA941000-0303
- EAC Certificate: 1SAA941002-2701
- LR Certificate: 1SAA941000-0504
- RMRS Certificate: 1SAA941000-0703
- RoHS Information: 1SAA938002-4402
- UL Certificate: UL_E48139 1SAA938001-1604
- E-nummer: 3228692
- ETIM 4: EC000106 - Thermal overload relay
- ETIM 5: EC000106 - Thermal overload relay
- ETIM 6: EC000106 - Thermal overload relay
- UNSPSC: 39121521
- Object Classification Code: F
Santa Clara Systems specializes in hard-to-find parts. Choose from our overstock inventory and save on TA110DU-110 . Santa Clara Systems carries 36,687 items from ABB.
- Trip-Free Mechanism
- Stop- And Test Function And A Trip Indication. The Overload Relays Are Connected Directly To The Block Contactors. Single Mounting Kits Are Available As Accessory.
- The Ta110du-110 Thermal Overload Relay Is An Economic Electromechanical Protection Device For The Main Circuit. It Offers Reliable And Fast Protection For Motors In The Event Of Overload Or Phase Failure. The Device Has Trip Class 10a. Further Features Are The Temperature Compensation
- Trip Contact (Nc)
- Signal Contact (No)
- Automatic- Or Manual Reset Selectable
